主要應用于通信電源、UPS、EPS、直流操作電源、高壓直流電源等后備應急電源蓄電池的在線實時監測、自動維護和智能管理。及時了解蓄電池組的實際運行狀態和健康狀況，掌控安全風險，簡化蓄電池組的日常檢測和維護工作，減少電池故障，延長電池壽命。是蓄電池巡檢和維護不可缺少的重要手段。



1. 實時監測電池組充放電狀態、總電壓、充放電電流、環境溫度、各單體電池電壓、單體內阻、負極柱溫度、極柱漏液、剩余容量（SOC）、放電可持續時間。
2. 組網：能夠接入動力環境監控系統，同時也能獨立組網，實現對蓄電池組的全面監測和統一智能管理。
3. 告警和預警：及時發現電池故障并發出告警，智能分析提前預警。
4. 在線自動維護功能：在浮充狀態下對電池組進行在線自動均衡維護，對欠充電池自動進行限壓小電流補償充電，保持電池組電壓的一致性，防止電池長期欠充硫化或長期過充失水。從而減少電池故障，延長電池壽命。
5. 極柱漏液監測功能：（選配）配置漏液傳感器，準確定位極柱漏液電池。
6. 現場能夠查看監測數據、參數設置、手動內阻測試、查詢歷史告警數據。

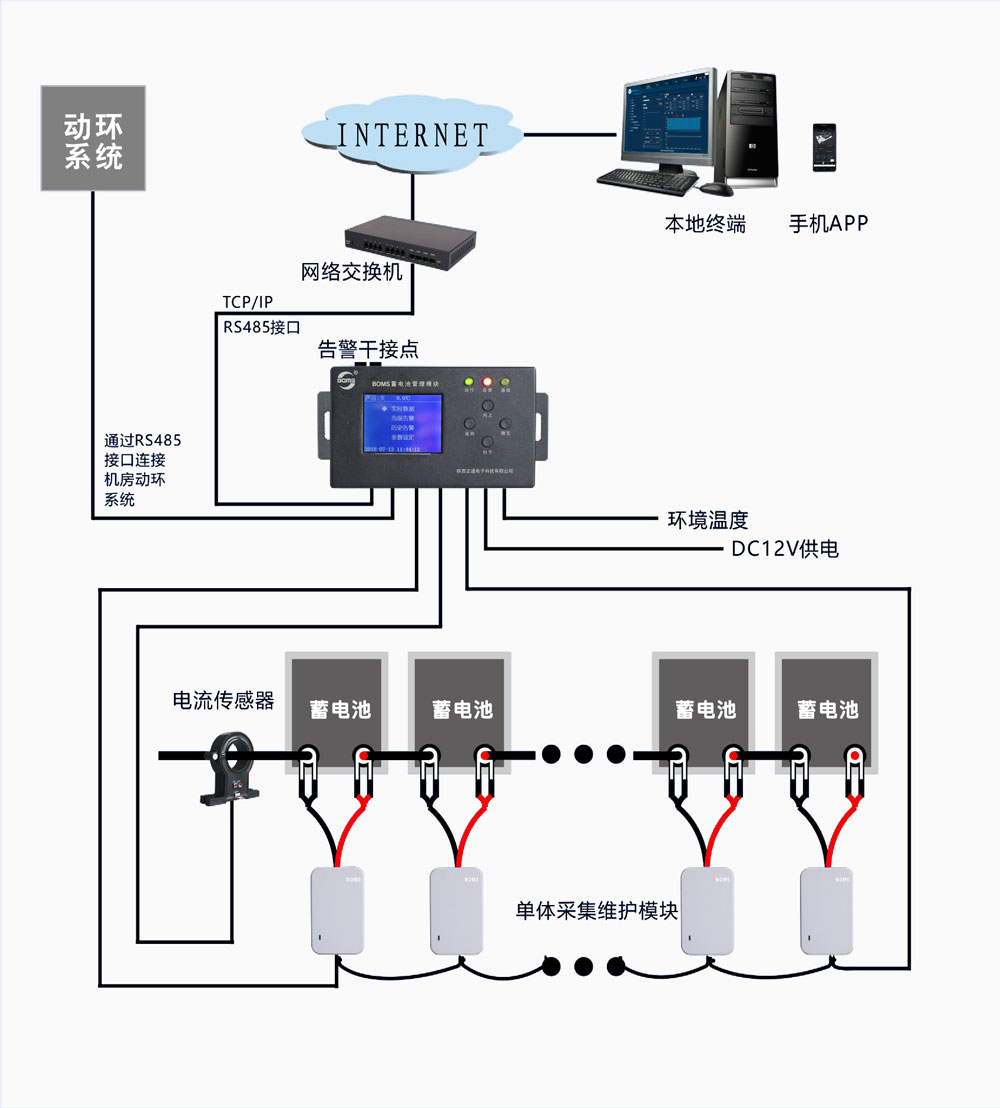

7. 每節電池配置一個單體電池監測維護模塊，模塊之間采用手拉手環形通信方式，能自動編號，方便安裝和后期維護。
8. 通信接口及協議：1路上行RS485,1路干接點、開放式標準MODBUS協議
9. 后臺監控軟件，B/S架構，網頁方式瀏覽、配置手機APP。
10. 告警方式：現場聲光告警，軟件支持郵件、短信（配短信貓）、手機APP告警。
11. 軟件的實時數據展示方式：列表（數據表格）和圖表（柱狀圖和趨勢圖），選擇任何一節電池參數可自動生成24小時內的歷史曲線圖。電池均衡度（電壓、內阻、溫度）直觀顯示。
12. 軟件具有權限管理、資產管理、告警管理、歷史數據查詢、分析、報表功能。具有智能專家分析系統，對監測數據進行自動分析并提供維護建議。

1. 高精度：采用電子高精密測量技術，基礎電壓測量精度可以達到微伏級別，能準確測量電池內阻，針對性的抗干擾電路設計結合多種內阻測試模式，浮充狀態下準確測量電池內阻。內阻測量精度可以通過千分之一的標準電阻進行驗證。和福祿克或日置內阻儀測試結果基本一致。
2. 獨立供電：采用不間斷電源手拉手獨立供電，和通信線纜一起采用六芯阻燃線連接。
3. 安全保護：具有過壓、過流、過溫、短路、反接保護功能，確保系統本身安全可靠。

1. 蓄電池組充放電狀態監測：充電、放電、浮充
2. 蓄電池組總電壓監測：范圍0～1000V 精度<0.2%
3. 充放電電流監測：范圍0～1000A 精度<1%
4. 單體電池電壓：范圍2V 0～3V   12V 0～16.5V  精度<0.1%
5. 單體電池內阻：范圍0～65535μΩ 測量精度<2%  重復精度<2%
6. 單體電池溫度：-35℃～+125℃   精度<0.5℃
7. SOC精度：<10%
8. 數據刷新頻率<5S
9. 輸入絕緣電阻：≥10MΩ，600V
10. 通訊參數：波特率（4800/9600/19200/38400bps）可設
11. 工作電源：外接 DC12V
12. 溫度：-20℃~85℃，濕度10%~80%，無冷凝
13. 單體電池的漏液監測（選配）：每個極柱周圍布置電池漏液傳感器，準確定位極柱漏液電池。

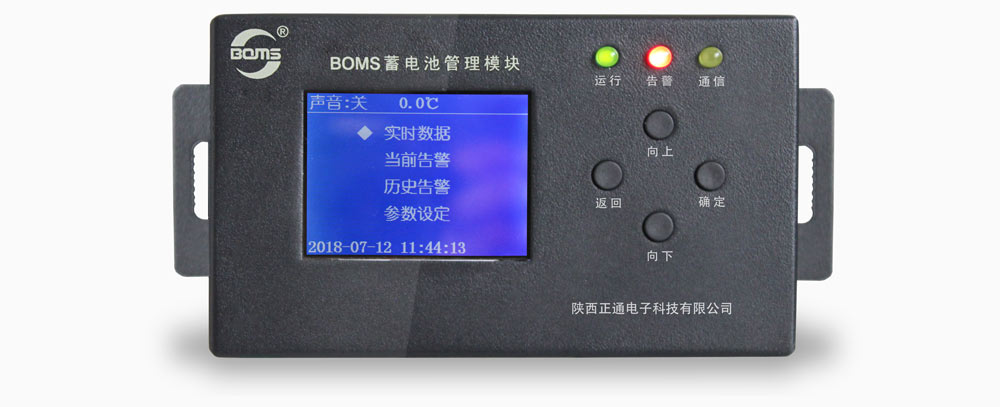

1. 蓄電池管理模塊ZHT-JMM01：負責蓄電池在線數據管理及顯示的裝置，能夠顯示蓄電池的實時數據、當前告警、歷史告警數據查詢、參數設定等，直接無需通過軟件或其他設備就可以對單節模塊進行編號，采集電池組充放電電流數據，將監測的數據向上傳輸。具有2路干接點，2路RS485接口。

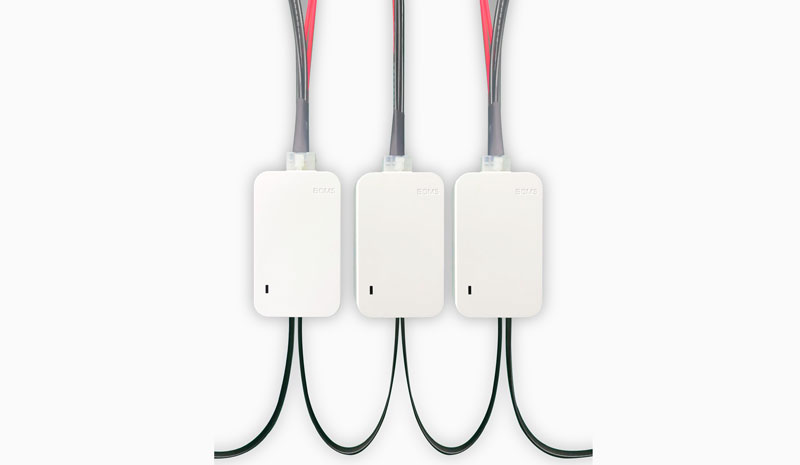

2. 單體監測維護模塊ZHT-MM：每個模塊監測1節電池，采集電池單體電壓、內阻、極柱溫度、極柱漏液和自動均衡維護。模塊之間采用手拉手環形通信方式，具有自動編號功能，安裝時無需逐一手動編號。采用不間斷電源手拉手獨立供電，和通信線纜一起采用六芯阻燃線連接。
3. 采集維護線纜：標準配件（阻燃線），每個單體監測維護模塊配置1束。
4. 極柱溫度傳感器：監測電池極柱溫度。
5. 霍爾電流傳感器：監測電池組充放電電流。
6. 極柱漏液傳感器（選配）：布置安裝在電池極柱周圍，負責監測電池極柱漏液。
7. 電源適配器：AC220V/DC12V或DC48/DC12V或DC220/DC12V;根據現場情況選擇配置。

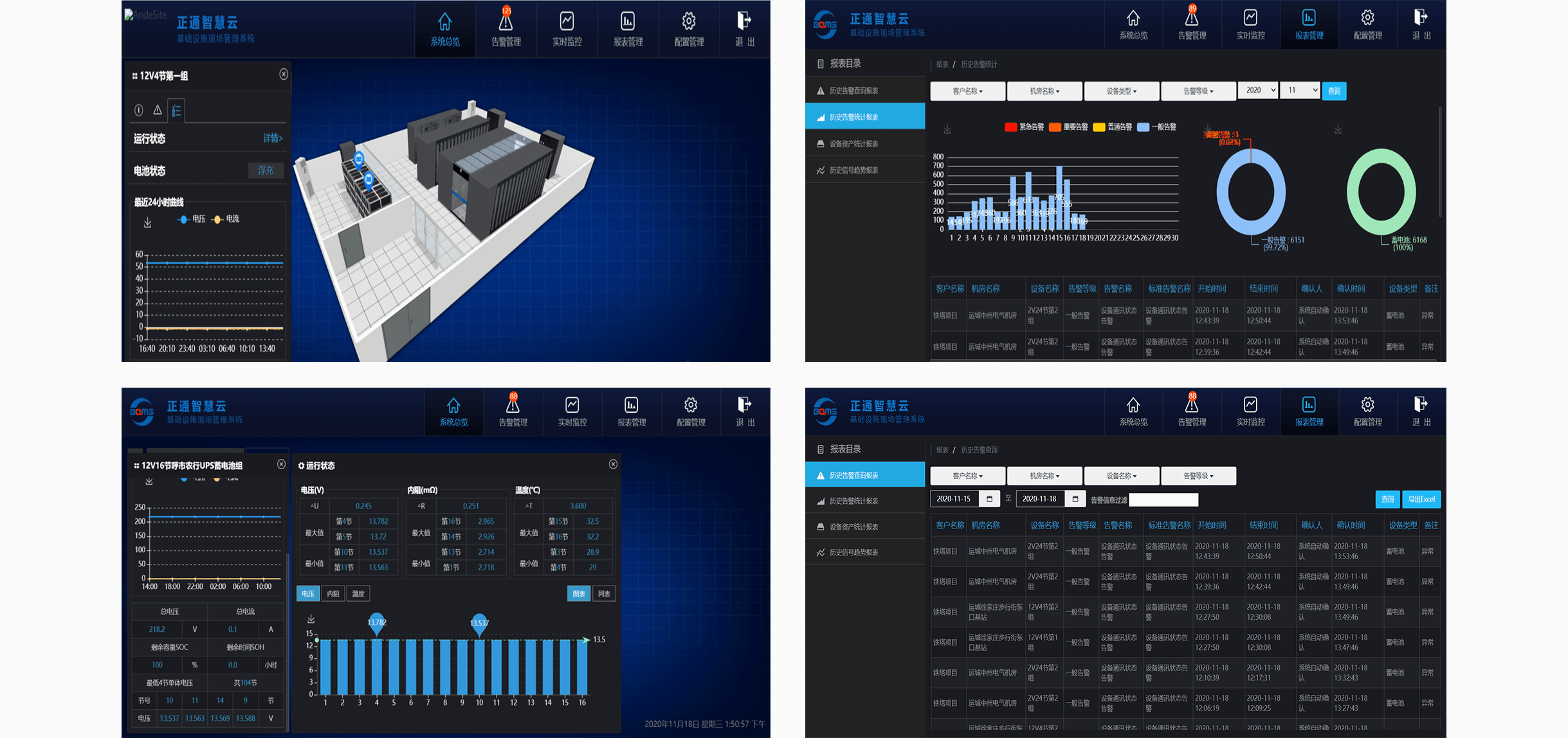

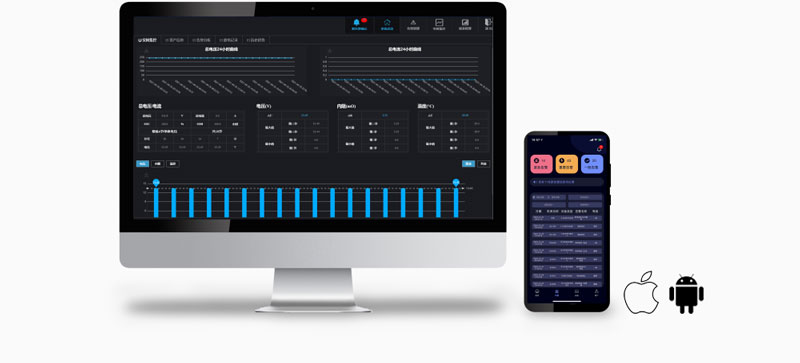

8. 監控平臺軟件：采用B/S結構設計，網頁方式瀏覽，支持云服務，響應速度快，人機界面友好。監控分析軟件功能強大，可對歷史數據進行查詢、分類、自動生成柱狀圖、趨勢圖，并可自定義生成報表，具備智能專家分析系統，對監測數據進行自動分析并提供維護建議。

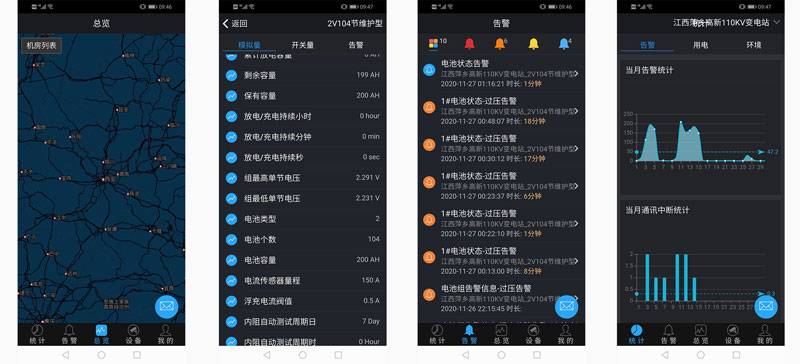

9. 手機APP：手機客戶端監控軟件，支持安卓和蘋果系統。
